В чем разница между горелками прямого нагрева и излучающими трубчатыми горелками?

В промышленном отоплении выбор правильной технологии горелок имеет решающее значение для достижения оптимальной эффективности, качества продукции и соблюдения экологических требований. Двумя наиболее распространенными типами горелок являются горелки прямого накала иизлучающие трубчатые горелки, но они действуют на принципиально разных принципах и служат разным целям. Горелка прямого накала сжигает топливо непосредственно в технологической зоне, при этом горячие дымовые газы вступают в контакт с нагреваемым материалом. Напротив, излучающая трубчатая горелка заключает пламя внутри герметичной трубки, и тепло передается в основном за счет излучения от поверхности трубки к целевому материалу без какого-либо контакта между дымовыми газами и продуктом. Наш завод Tianjin Huashuo Machinery Manufacturing Co., Ltd. занимается проектированием и производством промышленных горелок более 25 лет, и мы имеем большой опыт в обеих технологиях.

Выбор между горелками прямого нагрева и радиационными трубчатыми горелками имеет существенное значение для производительности процесса, энергопотребления и качества продукции. Горелки с прямым нагревом обеспечивают более высокий тепловой КПД, поскольку они используют всю теплоту дымовых газов, но при этом в технологическую среду попадают побочные продукты сгорания, что может быть вредно для чувствительных материалов. С другой стороны, радиационные трубчатые горелки изолируют процесс горения, обеспечивая точный контроль температуры и более чистую технологическую атмосферу, но обычно они работают с несколько меньшим общим КПД из-за потерь тепла через стенку трубы и выхлопные газы. Наш завод разработал передовые конструкции радиационных трубчатых горелок, которые минимизируют эти потери за счет оптимизированной геометрии труб, улучшенных поверхностей теплопередачи и высокоэффективных рекуператоров. В этом руководстве мы рассмотрим инженерные, эксплуатационные и экономические аспекты обоих типов горелок, предоставим подробные технические характеристики и предложим практические рекомендации по выбору подходящей горелки для вашего применения.

Оглавление

• 1. Каков принцип работы горелок прямого нагрева?
• 2. Как работают излучающие трубчатые горелки и почему они предпочтительнее для чувствительных процессов?
• 3. Каковы основные технические характеристики нашей радиационной трубчатой ​​горелки?
• 4. Как соотносятся эффективность и выбросы между двумя типами горелок?
• Часто задаваемые вопросы (FAQ)
• Заключение и консультация по выбору горелки

Каков принцип работы горелок прямого нагрева?

Горелки прямого накала являются самой простой и эффективной формой промышленного сжигания. В системе прямого сжигания топливо (природный газ, пропан или масло) смешивается с воздухом и воспламеняется в камере сгорания, открытой для технологической зоны. Образующиеся горячие дымовые газы, состоящие в основном из углекислого газа, водяного пара и азота, выбрасываются непосредственно в обогреваемое пространство. Это может быть сушильная печь, покрасочная камера, печь для термообработки или большой обогреватель. Прямой контакт между дымовыми газами и нагреваемым материалом обеспечивает чрезвычайно высокую скорость теплопередачи и тепловой КПД до 95 процентов (при более низкой теплоте сгорания). Наша фабрика вТяньцзиньская машиностроительная компания Хуашуо, Лтд.производит горелки прямого накала с усовершенствованным контролем пламени и модуляционным управлением, которые обеспечивают стабильное горение в широком диапазоне скоростей горения.

Основные характеристики горелок прямого нагрева:

• Прямая передача тепла:Газы сгорания вступают в прямой контакт с материалом, обеспечивая быстрый и эффективный нагрев. Это идеально подходит для применений, где продукт не чувствителен к побочным продуктам сгорания или где выхлопные газы быстро выводятся.
• Высокая тепловая эффективность:Поскольку тепло дымовых газов полностью используется в технологическом пространстве, горелки прямого накала обычно достигают эффективности 85-95 процентов, а некоторые современные конденсационные агрегаты превышают 100 процентов (в зависимости от LHV).
• Простой дизайн:Горелки прямого нагрева имеют меньше компонентов, чем системы с излучающими трубками: нет трубки, нет излучающей поверхности и нет необходимости во внешней рециркуляции. Это делает их более доступными и простыми в обслуживании.
• Возможность загрязнения продукта:Газы сгорания, содержащие CO2, водяной пар и следовые количества CO и NOx, вступают в контакт с продуктом. Это может вызвать окисление, изменение цвета или химические реакции в чувствительных материалах, таких как пищевые продукты, текстиль или некоторые металлы.
• Требования к вентиляции:Системы прямого сжигания требуют адекватной вентиляции для удаления дымовых газов и пополнения кислорода, что может привести к значительным затратам энергии, если отработанный воздух не будет рекуперирован.

Горелки прямого накала широко используются в тех случаях, когда загрязнение продукта не является проблемой и где основным требованием является быстрый нагрев. Примеры включают: промышленные сушилки для песка, заполнителя и керамики; печи для отверждения краски с соответствующей вытяжкой; большие обогреватели для складов и мастерских; и сельскохозяйственные зерносушилки. В этих случаях высокая эффективность и низкие капитальные затраты горелок прямого накала делают их экономически выгодным выбором. Однако для процессов, где качество или чистота продукта имеют первостепенное значение или где дымовые газы могут отрицательно повлиять на материал,излучающая трубчатая горелкачасто является лучшим вариантом.

С точки зрения управления горелки прямого накала относительно просты. Горелка обычно управляется простым двухпозиционным или модулирующим контроллером, который регулирует поток топлива и воздуха на основе датчика температуры в технологическом пространстве. Наш завод предлагает ряд горелок прямого накала с электронным кулачковым управлением, которые обеспечивают точное управление соотношением воздух-топливо, гарантируя низкий уровень выбросов и высокую эффективность во всем диапазоне горения. Мы также предоставляем функции безопасности, такие как обнаружение пламени, высокотемпературные концевые выключатели и циклы продувки, соответствующие международным стандартам безопасности. Хотя горелки прямого нагрева подходят не для всех случаев применения, их простота и эффективность делают их основным продуктом промышленного отопления.

Как работают излучающие трубчатые горелки и почему они предпочтительнее для чувствительных процессов?

Излучающие трубчатые горелкипредставляют собой технологию непрямого нагрева, при которой процесс сгорания происходит внутри герметичной трубы, а тепло передается в технологическую среду в основном за счет теплового излучения от внешней поверхности трубы. Горелка зажигается в одном конце трубки, и горячие дымовые газы движутся по трубке, нагревая ее до высоких температур (обычно 800–1100°C). Затем тепло передается из трубки в окружающий материал или атмосферу. Поскольку газы сгорания полностью содержатся внутри трубы, контакт между газами пламени и нагреваемым продуктом отсутствует. Это делает излучающие трубчатые горелки идеальными для процессов, где требуется чистая атмосфера, таких как термообработка металлов, обжиг керамики и сушка текстиля, где любое загрязнение может отрицательно сказаться на качестве продукции. Наш завод в Huashuo Machinery разработал ряд конструкций излучающих трубчатых горелок, которые оптимизируют распределение тепла, минимизируют температурные градиенты и достигают высокой тепловой эффективности за счет использования рекуператоров и современных материалов труб.

Основные характеристики систем радиационных трубчатых горелок:

• Косвенный нагрев:Газы сгорания изолируются от процесса, что исключает риск загрязнения, окисления или химической реакции с продуктом. Это важно для таких применений, как светлый отжиг, где даже следы кислорода могут вызвать изменение цвета поверхности.
• Равномерное распределение температуры:Излучающие трубчатые горелки могут быть оснащены несколькими горелками или трубками специальной геометрии (например, U-образными или W-образными трубками) для достижения равномерного температурного профиля по всей печи и обеспечения стабильного качества продукции.
• Контроль атмосферы:Поскольку газы сгорания удерживаются, технологическую атмосферу можно контролировать независимо (например, с помощью инертных газов или контролируемого уровня кислорода), что обеспечивает точные условия процесса.
• Меньший тепловой КПД (без рекуперации):В базовой радиационной трубчатой ​​горелке тепло теряется через стенку трубы и с выхлопными газами. КПД обычно варьируется от 45 до 55 процентов для конструкций без рекуперации. Однако при добавлении рекуператора или регенеративной системы КПД можно повысить до 75-85 процентов.
• Более высокая первоначальная стоимость:Системы излучающих трубчатых горелок дороже, чем горелки прямого накала из-за дополнительных компонентов (трубка, рекуператор и т. д.) и необходимости более точного управления.

Применение излучающих трубчатых горелок разнообразно и включает в себя: печи для термической обработки металлов (отжиг, закалка, отпуск), печи для обжига керамики и фарфора, печи для сушки и отверждения текстиля, пищевую промышленность (выпечка, сушка чувствительных ингредиентов) и химическую обработку, где требуется чистая атмосфера. В этих приложениях способность поддерживать окружающую среду без загрязнений часто оправдывает более высокие капитальные и эксплуатационные затраты на систему излучающих трубок.

Наш завод спроектировал нашу излучающую трубчатую горелку с высокопроизводительным рекуператором, который предварительно нагревает воздух для горения с помощью горячих выхлопных газов, что значительно повышает эффективность. Мы также разработали конструкцию саморекуперативной трубки, которая интегрирует рекуператор в корпус горелки, уменьшая общую занимаемую площадь и упрощая установку. Что касается управления, наша излучающая трубчатая горелка оснащена высоким диапазоном регулирования (до 10:1), который обеспечивает точную модуляцию температуры, гарантируя, что печь работает при точной температуре, необходимой для процесса. Этот уровень контроля необходим для достижения стабильного качества продукции в чувствительных процессах. Выбрав излучающую трубчатую горелку отТяньцзиньская машиностроительная компания Хуашуо, Лтд., вы можете добиться чистоты и однородности температуры, которые не могут обеспечить системы прямого нагрева.

Каковы основные технические характеристики нашей радиационной трубчатой ​​горелки?

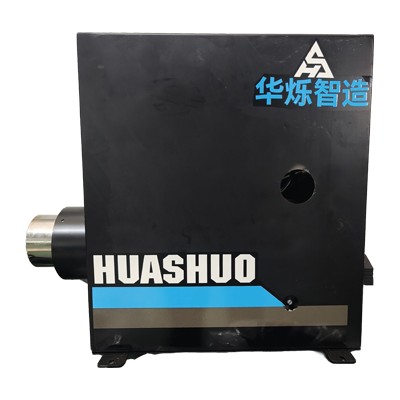

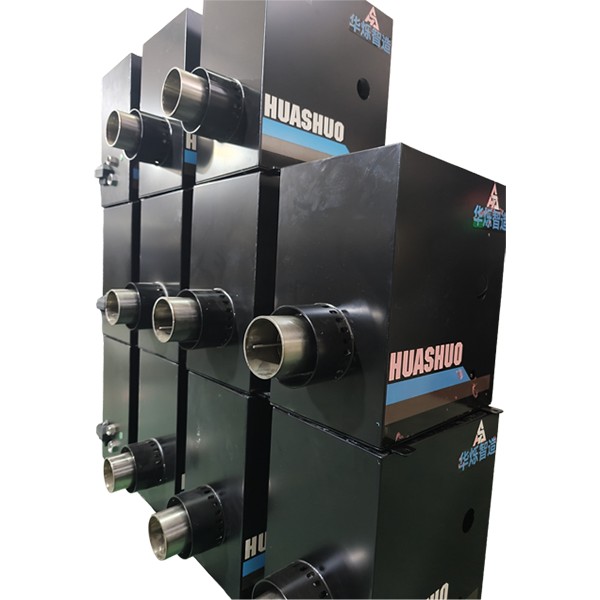

Тяньцзиньская машиностроительная компания Хуашуо, Лтд.производит широкий ассортиментРадиационная трубчатая горелкасистемы, предназначенные для различных промышленных систем отопления. В нашу линейку продукции входят односторонние трубчатые горелки, U-образные и W-образные горелки мощностью от 50 до 2000 кВт. Все наши излучающие трубчатые горелки производятся в соответствии с ISO 9001 и соответствуют требованиям стандартов EN 746 и NFPA 86 или превосходят их. В таблице ниже приведены основные технические характеристики наших самых популярных моделей излучающих трубчатых горелок, которые используются в термообработке, сушке и керамической промышленности по всему миру. Наш завод также может производить трубы нестандартной геометрии и номинальной мощности в соответствии с конкретными требованиями печи.

В дополнение к стандартным моделям наш завод предлагает несколько дополнительных функций, повышающих производительность и долговечность систем радиационных трубчатых горелок. К ним относятся: жаропрочные сплавы (такие как Inconel 601 или RA330) для материала трубок для продления срока службы в агрессивных средах; вкладыши из керамического волокна для улучшения изоляции; и усовершенствованные системы контроля пламени с самодиагностикой. Мы также предлагаем комплектные панели управления горелками с управлением на базе ПЛК, профилем температуры и возможностью регистрации данных для отслеживания процессов и обеспечения качества.

Наш процесс контроля качества включает 100-процентное испытание под давлением каждой сборки излучающей трубчатой ​​горелки, гарантирующее отсутствие утечек в трубке или головке горелки. Мы также проводим испытания на тепловые характеристики на случайных образцах, чтобы проверить эффективность и распределение температуры трубки. Каждая излучающая трубчатая горелка поставляется с подробным отчетом об испытаниях, включая данные эффективности, температурные профили и измерения выбросов. Наш завод в Тяньцзине Huashuo Machinery Manufacturing Co., Ltd. поддерживает полный склад стандартных компонентов, что обеспечивает быструю доставку и быстрое выполнение индивидуальных заказов. Мы также предоставляем услуги по вводу в эксплуатацию на объекте, чтобы гарантировать, что излучающая трубчатая горелка правильно установлена ​​и работает с оптимальной эффективностью.

Как сравниваются эффективность и выбросы между двумя типами горелок?

Выбор между горелкой прямого накала и горелкойРадиационная трубчатая горелкачасто зависит от компромисса между эффективностью и чистотой процесса. Горелки с прямым нагревом обеспечивают более высокий тепловой КПД, поскольку все тепло от сгорания выделяется непосредственно в процесс. Однако эта эффективность достигается за счет введения продуктов сгорания в технологическую атмосферу. Излучающие трубчатые горелки, изолируя дымовые газы, страдают от потерь тепла через стенку трубы и в выхлопных газах, что приводит к снижению общего КПД. Однако за счет использования рекуператоров или регенеративных подогревателей воздуха разрыв в эффективности можно значительно сократить. Наш завод разработал ряд высокоэффективных излучающих трубчатых горелок, эффективность которых достигает 86 процентов, что делает их конкурентоспособными с системами прямого нагрева во многих областях применения.

Сравнение эффективности горелок прямого нагрева и радиационных трубчатых горелок:

• КПД горелки прямого нагрева:Обычно 85-95 процентов (в зависимости от LHV). Высокий КПД обусловлен непосредственным использованием теплоты сгорания. Однако если процесс требует вентиляции для удаления дымовых газов, потери энергии с отработанным воздухом могут снизить эффективность системы.
• Эффективность радиационной трубчатой ​​горелки (без рекуперации):45-55 процентов. Потери тепла через стенку трубы и в выхлопные газы значительны, а эффективность ограничена температурой выхлопных газов, выходящих из трубы.
• Эффективность радиационной трубчатой ​​горелки (с рекуператором):75-86 процентов. Рекуператор предварительно нагревает воздух для горения, используя горячие выхлопные газы, восстанавливая большую часть тепла, которое в противном случае было бы потеряно. Радиационная трубчатая горелка нашего завода со встроенным рекуператором достигает эффективности до 86 процентов, сокращая разрыв с системами прямого нагрева.
• Выбросы:Горелки прямого накала производят NOx, CO и CO2, которые выбрасываются непосредственно в технологический процесс или в атмосферу. Это может стать проблемой в регионах со строгими нормами выбросов. Радиационные трубчатые горелки могут включать в себя технологию горелок с низким уровнем выбросов NOx и очистку дымовых газов, а поскольку дымовые газы удерживаются, их легче обрабатывать перед выбросом. В нашей радиационной трубчатой ​​горелке используется ступенчатая конструкция сгорания, которая снижает выбросы NOx до уровня ниже 50 мг/Нм3 (при 3% O2), отвечая самым строгим экологическим стандартам.

Чтобы проиллюстрировать влияние эффективности, рассмотрим печь мощностью 500 кВт, работающую 8000 часов в год. Горелка прямого накала с КПД 90 процентов будет потреблять около 5000 МВтч топлива в год (из расчета теплотворной способности природного газа 10 кВтч/м3). Излучающая трубчатая горелка без рекуперации с КПД 50 процентов будет потреблять 9000 МВтч — разница в 4000 МВтч, что при типичной цене на промышленный газ может составлять более 400 000 долларов США в год. Однако рекуперированная излучающая трубчатая горелка с КПД 85 процентов будет потреблять всего 5300 МВтч, что сокращает разницу до управляемых 6 процентов. Во многих случаях дополнительные затраты на рекуперированную радиационную трубчатую горелку окупаются в течение 1–2 лет за счет экономии топлива.

Что касается выбросов, горелки прямого накала выбрасывают все дымовые газы в технологическую зону. Если процесс требует вентиляции, выбросы разбавляются и выбрасываются в атмосферу, но они по-прежнему представляют собой потенциальное бремя для окружающей среды. С другой стороны, радиационные трубчатые горелки позволяют более эффективно контролировать выбросы. В радиантной трубчатой ​​горелке нашего завода используется система рециркуляции дымовых газов, которая снижает образование NOx, а выхлопные газы при необходимости можно направить в каталитический нейтрализатор или скруббер. Это делает излучающие трубчатые горелки более экологически чистым выбором, особенно в регионах со строгими правилами качества воздуха. Выбор между двумя типами горелок в конечном итоге зависит от конкретных технологических требований, включая чувствительность продукта, нормативную базу и относительную стоимость топлива и основного оборудования.

Часто задаваемые вопросы (FAQ)

Вопрос 1: Можно ли переоборудовать горелку прямого нагрева в радиационную трубчатую горелку в существующей печи?

Ответ: Перевод печи прямого нагрева на систему радиационных трубок является существенной модификацией, которая обычно экономически нецелесообразна. Излучающие трубчатые горелки требуют установки трубок, другой конфигурации крепления горелки и часто другой геометрии камеры сгорания. Кроме того, необходимо модифицировать системы управления и вентиляции. В большинстве случаев экономически выгоднее заменить всю печь или спроектировать новую печь с необходимой горелочной технологией. Наш завод в Тяньцзине Huashuo Machinery Manufacturing Co., Ltd. предлагает системы горелок как с прямым нагревом, так и с излучающими трубками, и мы можем предоставить технико-экономическое обоснование и анализ затрат и выгод для вашей конкретной ситуации.

Вопрос 2: Какой тип горелки больше подходит для термообработки стали для предотвращения окисления?

Ответ: Излучающая трубчатая горелка является предпочтительным выбором для термообработки стали, чтобы предотвратить окисление. Поскольку газы сгорания содержатся внутри трубы, сталь не подвергается воздействию кислорода, CO2 или водяного пара, которые могут вызвать поверхностное окисление. Атмосферой печи можно управлять отдельно, часто с помощью инертного газа, такого как азот или аргон, для достижения желаемых металлургических свойств. Горелки прямого накала для этого применения не рекомендуются, так как газы сгорания вступят в реакцию со стальной поверхностью, вызывая обезуглероживание и образование окалины.

Вопрос 3: Каков типичный срок службы трубки горелки с радиационной трубкой?

Ответ: Срок службы радиационной трубки зависит от рабочей температуры, материала трубки и частоты термоциклирования. Для стандартной радиационной трубчатой ​​горелки, работающей при температуре 1050°C с трубками из Inconel 601, типичный срок службы составляет от 3 до 5 лет. Для высокотемпературных или агрессивных сред мы предлагаем трубы из RA330 или других специальных сплавов, которые могут продлить срок службы до 7–10 лет. Наш завод предоставляет оценку ожидаемого срока службы трубки на основе ваших конкретных условий эксплуатации и может рекомендовать интервалы периодических проверок, чтобы гарантировать замену трубки до выхода из строя.

Вопрос 4: Как соотносится стоимость эксплуатации горелок прямого нагрева и радиационных трубчатых горелок?

Ответ: Эксплуатационные расходы горелки прямого накала обычно ниже из-за ее более высокого КПД. Однако если процесс требует вентиляции или продукт чувствителен к загрязнению, затраты на электроэнергию для кондиционирования вентиляционного воздуха могут свести на нет преимущество в эффективности. Излучающие трубчатые горелки, особенно с рекуператорами, имеют более высокие капитальные затраты, но могут предложить сопоставимые эксплуатационные расходы с учетом экономии энергии от рекуператора. Наш завод предоставляет подробный сравнительный анализ затрат, который включает расходы на расход топлива, техническое обслуживание и потенциальные затраты на контроль выбросов, чтобы помочь вам принять обоснованное решение.

Вопрос 5: Предлагает ли Tianjin Huashuo Machinery Manufacturing Co., Ltd. горелки с прямым нагревом и радиационные трубчатые горелки или только радиационные трубчатые горелки?

Ответ: Наш завод производит системы как прямого нагрева, так и системы с излучающими трубчатыми горелками, предлагая полный спектр решений для промышленного отопления. Это позволяет нам предоставлять объективные рекомендации по выбору лучшей технологии для вашего применения. Мы обладаем обширным опытом в обеих технологиях и можем спроектировать, изготовить и ввести в эксплуатацию полную систему горелок, адаптированную к вашим конкретным технологическим требованиям. Нужна ли вам высокоэффективная горелка прямого накала для сушки или чистая радиационная трубчатая горелка для термообработки, у нас есть опыт и портфолио продукции, отвечающие вашим потребностям.

Заключение: выберите правильную технологию горелки для вашего применения.

Выбор между горелками прямого нагрева и радиационными трубчатыми горелками заключается не в том, что «лучше», а в том, что больше подходит для ваших конкретных технологических требований. Горелки с прямым нагревом обеспечивают высокую эффективность и простоту, что делает их идеальными для применений, где загрязнение продукта не является проблемой. Системы излучающих трубчатых горелок обеспечивают чистую, свободную от загрязнений среду нагрева, что важно для чувствительных материалов, но требуют дополнительных инвестиций в трубную технологию и рекуператоры для достижения конкурентоспособной эффективности. Наш завод Tianjin Huashuo Machinery Manufacturing Co., Ltd. обладает опытом и инженерными возможностями для проектирования, производства и ввода в эксплуатацию горелок обоих типов, гарантируя, что вы получите оптимальное решение для вашего применения.

Вы оцениваете варианты горелок для новой печи или рассматриваете возможность ее модернизации?Свяжитесь с Тяньцзиньской компанией Huashuo Machinery Manufacturing Co., Ltd. сегоднядля получения подробной консультации по выбору горелки. Наша команда проанализирует ваши технологические условия, требования к отоплению и экологические ограничения и предоставит подробные рекомендации, включая анализ затрат и выгод и предлагаемую конфигурацию системы. Мы предлагаем бесплатные услуги по проектированию горелок, конкурентоспособные цены и полную гарантию на всю нашу продукцию.Запросите бесплатную консультацию по горелкам прямо сейчас в Tianjin Huashuo Machinery Manufacturing Co., Ltd. и сделайте правильный выбор для своих нужд промышленного отопления.
